Co-revolventis vs. contra-revolventis geminae stupra extruders: Quanti

extrusionem perficiendi diversae gyrationis directiones differre?
In materia mixtionis processui, effectus gemini cochleae extrudoris directe determinat effectum materialem mixtionis, efficientiam producendi et producti finalem qualitatem. Secundum directionem gyrationis cochleae, extruders gemini cochleae, in extruderos cochleae geminae cochleae co- gyratae dividuntur et extruderos cochleae contra-rotatae, et maxima differentia inter utrumque iacet in directione cochleae gyrationis. Quae differentia videtur tantum esse in directione gyrationis, consequitur significantes differentias inter duas in notis processus, facultatem mixtionis et convenientiae productum.

Praecipua differentia inter co- gitationes geminae cochleae et contra-gyrantis gemini cochleae iacet in processu commercii cochlearum;
• Cum duo fila co- lumbi cochleae revolventis materiam dis , eorum impulsu superimposita est ;
• Cum duae lineae stamina geminorum cochlearum calculi gyratorii materias impellunt, pulsus se mutuo elidunt.
Hoc principium ac operationes fundamentales determinat ac perficiendi notas utriusque co-rotatione et contra-rotatione gemini cocleae.

Figure 4 Opportunus co- rotating geminae stupra

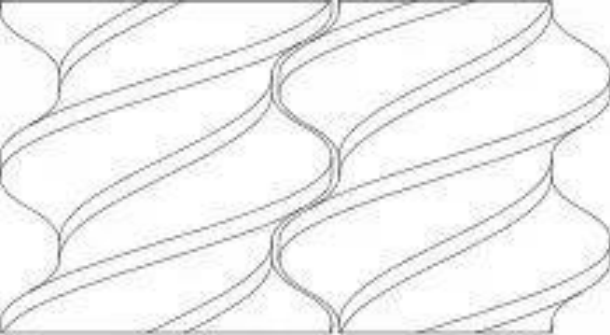

Modus coeundi coortae cochleae geminae cochleae ostenditur in Figura 4. Duae cochleae cochleae geminae cochleae rotatae in eandem partem, et stamina cochleae utraque dextera utebatur. Determinatio materiae eadem est ac cochleae.

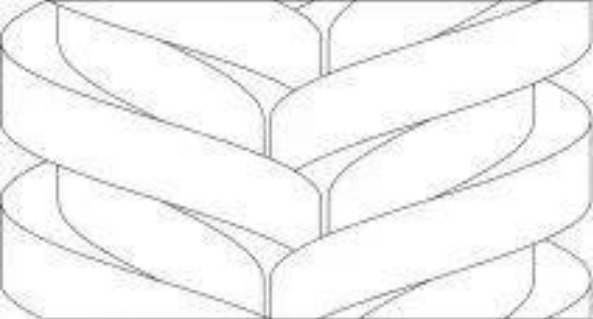

Modus cochleae cochleae calculi gyratorii geminae ostenditur in Figura 5. Duae cochleae e cochleis geminis cochleae calculi in partes contrarias gyratae, et stamina duarum cochlearum in partes contrarias. Cochleae duae exteriores circumaguntur. Hoc est, per directionem extrusionem, dextrum latus est cochleae sinistrae, quae clockwise rotatur, et laeva est cochleae dextrae, quae contraclockwise rotatur.

Figure 5 |

Analysis simulationis experimentorum eventus
Corporalis ager
1
Pressura agri

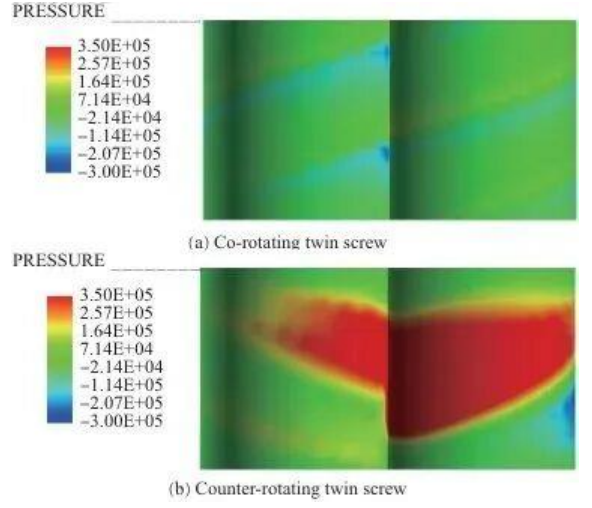

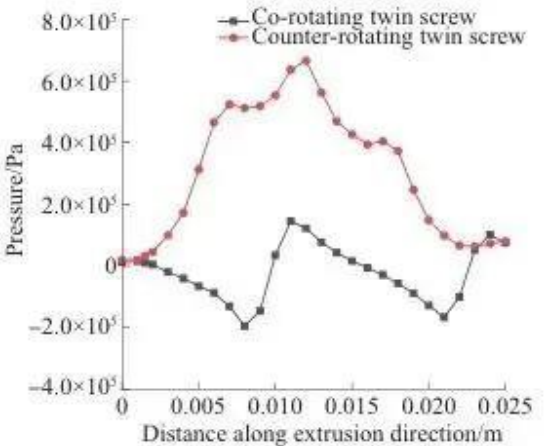

Ut videtur e pressione map nubis (Figura 6) et pressionis curvae variationis (Figura 7) ;

In motu cochleae extrusio processus geminae rotatae, pressio in rivo fluens fluctuat. Ad structuram referens post aptam cochleae geminum co-gyrationis (Figura 4), deprehenditur pressurae fluctuat sursum et deorsum cum positione dorsi cochleae. Hoc est, quia dorsum cochleae est alta pars eminentis cochleae superficiei, et materia extructa validioribus extrusionibus subicitur et viribus per iugum cochleae tondendum transit, sic pressionis pressionis saepe relative alta ad positionem cochleae iugo est.

In contra-rotatione gemini cochleae extrusionis, pressio in cursore primum crescit et deinde decrescit per directionem extrusionem, et loci pressionis altae fit in media positione. Ad structuram dictionarii cochleae apto (Figura V) revolventis, deprehenditur loci pressionem altam fieri in puncto meshing per medium directionis extrutionis. Causa est, quia duae cochleae in partes oppositas gyrantur, et fluxus materialis inaequale vel obstructus est per processum extrusionem, quae medium situm accumulat et deinde loci altos pressionis in canali format.

Figure VI Impetus nubem diagram in cursor per extrusionem processus

Figura VII Pressura variatio curvae

2
Tondendas rate agri

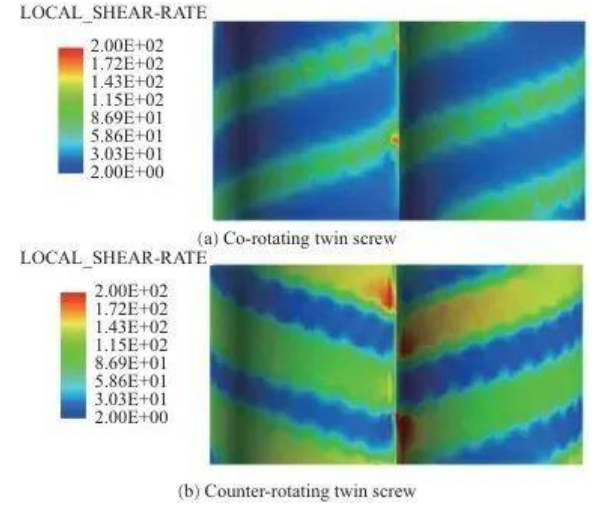

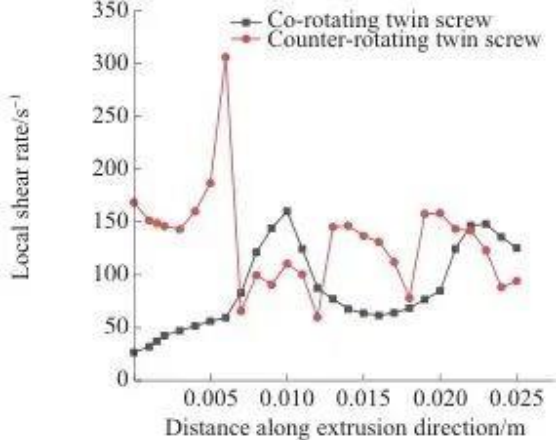

Ut visum e nube rate tondendum (Figura 8) et tondendum rate curva variatio (Figura 9) :

In utroque co-gyratore extrusio geminae cochleae et extrusionis contra-rotatae gemini cochleae, rate tondenda superior est ad iugum cochleae et inferior ad sulcum cochleae. Cuius rei causa est quia materia in angustis hiatus citius fluit, et minor est oppositus inter cochleae iugis et interiorem parietem dolii, ideo tonsura est altior, dum rima inter cochleae striatus et dolii interior paries maior est, tondendi rate minor est.

Locus altus tondent rate in gemini cochleae calculi-convolutae causatur ab ultrices.

Figure VIII nubes tondendas rate in extrusionem

Figure IX Shear rate variatio curvae

Mixtio maxime dividitur in permixtionem distributivam et dispersivam.

Permixtio distributa adhibetur ad describendam processum distributionis materiae, in quo materia semper ordinatur et dirigitur sub impulsu cochleae rotoris;

Mixtio dispersiva adhibetur ad describendum processum in quo magnitudo rerum materialium in mutationibus materialium continenter extenditur et attonditur. In trajectoriis particulae methodo adhibita est mathematicos statisticas in parametris trajectorias ducere ut tempus commorationis, index distributionis, scalae separationis, ac maximus distributio accentus tondendas ad resolvendum differentias in permixtione facienda inter cochleam geminam cochleam et contra-rototantem gemini cochleae.

Axial mixtionem perficiendi
Tempus residentiae distributio magni momenti index est ad metiendam axialem mixtionem elementorum cochleae faciendis. Describit tempus residentiae distributio materiae in geminis extruderibus cochlearum formis: commorationis cumulativae temporis distributio functionis et commorationis temporis functionis distributionis, quae respective munus probabilitate et probabilitate densitatis functionis exprimuntur.

1 Cumulativa habita temporis distributione

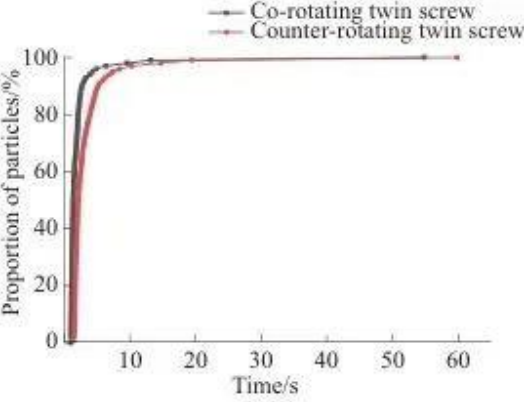

Cumulativa habita temporis distributio curvae (Figura 10) describitur, cumulativa probabilitatis distributio habita temporis fluidi vel materialis in extruder.


Ut patet in Figura 10, in cochleae co- gyratorii, quo tempore curriculi vestigium primi exeunt cursor 1.00 s, tempus quo currens omnino exit 54.82 s, latitudo habitandi temporis distributio 53,82 s.

In cyclo cochleae in contraria revolvente, tempus particulis tractorium primum e canali fluxum est 1.48 secundis, tempus earum e canali omnino effluere est 59.80 secundis, et latitudo residentiae temporis distributio 58,32 secundis est.

Cumulativa habita temporis distributio curvae gemini cochleae co- gyrantis est supra cumulativum inhabitant tempus cochleae geminae co- gyrantis, et altior curva indicat plures particulas e canali dato momento effluere.

Figure 10 Distributio cumulativo habita tempore

2 Distributio habitandi temporis

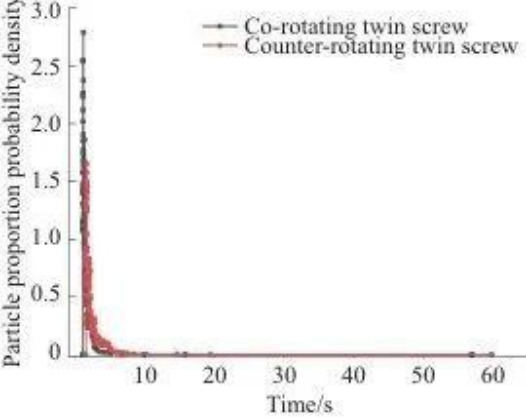

Tempus residentiae probabilitatem densitatis distributio curvae describit probabilitatem residentiae tempus materiae in extruder per diversa tempora. Probabilitas superior densitas maiorem probabilitatem materiae residentiae eo tempore significat, inferior vero probabilitas densitas indicat tempus residentiae relative breviorem. Ex probabilitate densitatis functionis residentiae temporis distributione (Figura 11), notum est;

In co-gyratore cochleae geminae, plures particulae in secundis 1.00 ad 1.99 contrahuntur, et in geminum cochlearum contrariae plures particulae ad 1.48 ad 2.97 secundorum contractae sunt. Cochleae geminae coortae correspondens longius ad sinistram est, et apicem altior est, ostendens capacitatem cocleae geminae cochleae invehentem fortiorem esse. Causa huius phaenomeni potest esse quod in processu extrutionis co- gitanti geminum cochlearum, materia vi "∞" per viam cochleae conformata transvehitur.

In extrusione contra-rotatione gemini cochleae, materia in "C" figura movet et saepius in thalamo C-formato permiscet ac reflectitur, unde in tempus protractum habitet.

Figure 11 Distributio habita temporis

Distribuit miscentes perficiendi
1 Distributio index

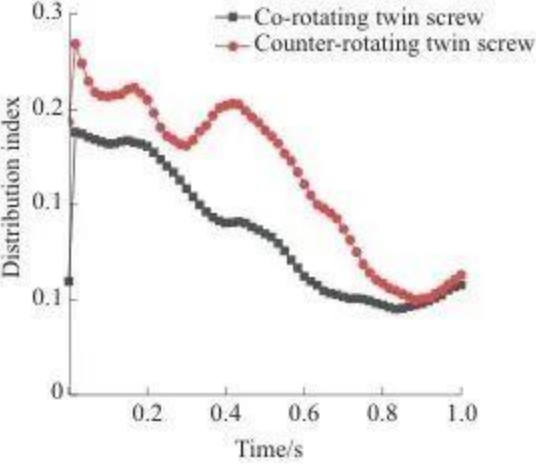

Indices distributionis describunt proprietates rheologicas et fluxus morum materiarum extrusarum. Ex distributione curvae indicis (Figura 12) videri potest melius esse distributio uniformitatis cochleae dictioni gyratorii geminae cochleae co- gyratorii.

Figura XII Distributio Index

2 Separatio scalae

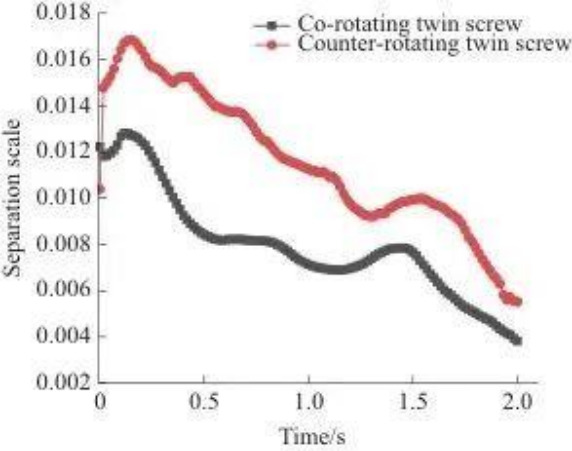

Squamae separationis distinguunt dis- mixtionem distributae. Figura 13 ostendit curvam separationis scalam. In primo momento, duae particulae ab utraque parte diverticuli sunt, ergo magni pretii separatio scalae est. Procedente tempore, scala separationis minuitur sub effectu cochleae mixtionis, guttae curvae, gradus distributionis mixtionis particularum superficierum gradatim profunditur, et fit fluctuatio phaenomenon in processu, quod fit per aggregationem particularum in processu fluente.

Separatio scala curvae gemini cochleae co-rotantis semper infra est quam cochleae e contra-rotatae, significans uniformiorem in distributione esse.

Figura XIII separatio scalae

In extrusione geminae cochleae co- gyrantis, duae cochleae in eandem partem gyrantur et effectum tonsuram validam in puncto meshing formant, et materialia permutationes pluries inter cochleas, quae adiuvat ad mixtionem uniformem distributionem consequendam.

In extrusionibus contra-roto-geminis cochleae, maxima materia in thalamo C-formata retinetur, cum parva copia materiae e hiatu profluens tonsurae et extendens subiiciatur. Bona signatio est, reducendo fluxum materiae irregularis in currente, et sic reducitur uniformitas mixtionis.

Dispersio ac permixtio perficiendi
Processus dissipatio et permixtio est processus in quo particulae magnitudo decrescentes servat, et vires tondendas et distrahentes ut particulares materiales partes in hoc processu significantes subiciantur.

Maximam vim tondent accentus, quae per traciculationem particulam experti sunt, processum tondendum indicat, quem tractus tracicula in processu ebulentiae geminae cochleae patitur. Quo maior proportio tracer particularum altam experitur tondendam, melior cochleae dispersionis effectus.

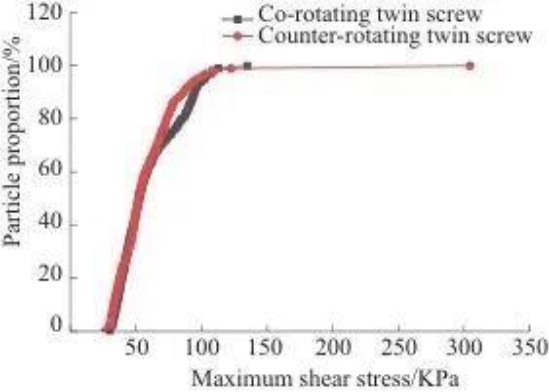

14 Figura maximus lacus probabilitatis curvae tondendas ostendit. Ut ex figura XIV, curvae cochleae econverso respondente, est supra cochleae geminae cochleae.

Figure XIV Maximum tondendas accentus probabilitas

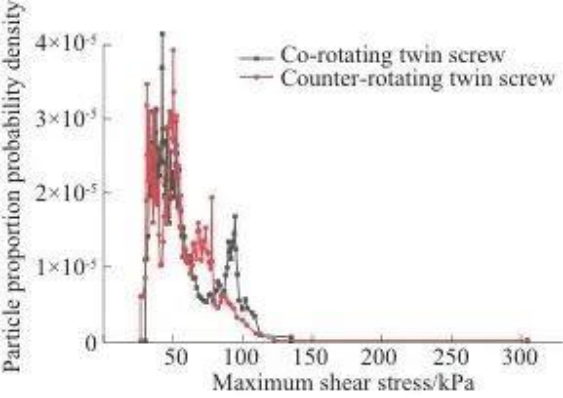

Figura 15 ostendit maximam tondendi accentus probabilitatem densitatis curvae. Ex figura 15, videri potest maximam tondendam accentus sustinentem particulam contractam ad apicem curvae attribuere.

Duae lineae lineae curvae indicant cochleam contra-rotatam maiorem dispersionis facultatem habere ac validiores tondendas et distrahentes effectus praebere posse quam cochleae geminae cochleae coagmentatae.

Figure XV Maximum tondendas accentus probabiliter densitas

Analysis Proventuum Experimentalium
Test analysis distrahentes

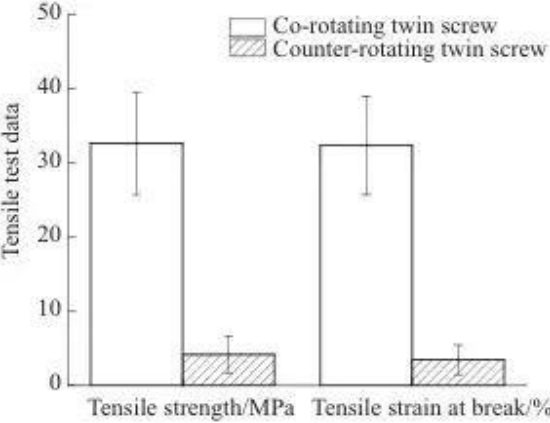

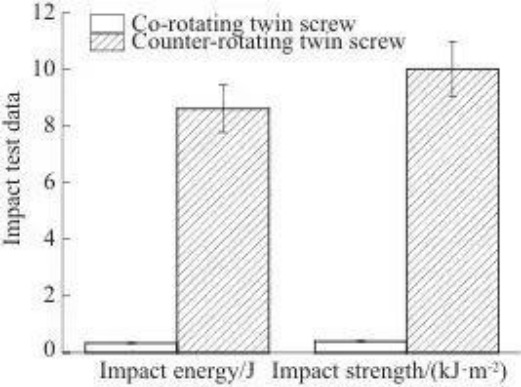

Figurae 17 et 18 ostendunt distrahentes et ictum test notitiarum respective.

Robur distrahentes et distrahentes discursum materiarum splinerum extrusarum a extrusione geminae cochleae co- gyrationis paulo altiores erant quam quae extrusis econverso-cochleae geminae extrutionis evolutae erant.

Ictum energiae absorptionis et impulsus vis materiae splines extrusis ab extrusione cochlearum calculi paulo altiores sunt quam illae ab extrusione co-cochleae extrusae.

Figura XVII distrahentes test notitia

Figura XVIII Impact test notitia

Test eventus rheologicus
Proprietates rheologicae polymerorum typice reflectuntur in modulo repositione (G'), modulo amisso (G'), et viscositate composita (η*). Modulus repono elasticitatem materiae reflectit, modulus iacturae ostendit viscositatem materiae, et compositum viscositas refert pondus hypotheticum. Fluoritas polymerorum liquefactionis pendet a facultate segmentorum catenae hypotheticae movendi. Cochleae extrusionis structuram hypotheticam PLA mutat, cuius viscositatem erumpere et reducere catenis hypotheticis causat.

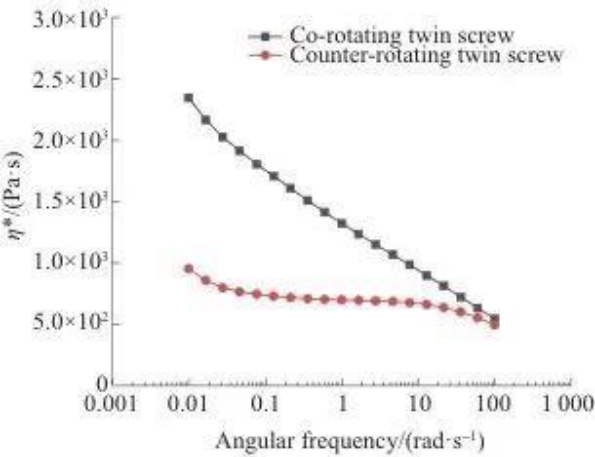

Figura 19. ostendit curvam viscositatis compositae cum frequentia angulari. Ex Figura 19 constare potest quod η* decrescat cum augmento frequentiae angularis.

Propter differentiam structurarum, cochleae contrariae gyratorii maiorem dispersionem et facultatem miscentes habet, et catena hypothetica plenius frangitur. η* igitur materiae extructae cochleae e contra-rotatae minor est quam cochleae co- gyratorii geminae.

Figure XIX curvae η * Cum angulari frequency

Summary
Extruders cochleae cocleae geminae commoda co- gitatione;
• Campus fluxus (praesertim impressionis) est relative stabilis.
• Valde fortis distributio permixtionis facultatem, alta uniformitas materiae distributionis.
• Brevis materia commorationis temporis et magni efficientiae efficientiae faciliorem reddit processum materiarum calorum sensitivarum et periculum turpitudinis degradationis minuendi.
• producta extrusa melius distrahentes habent proprietates.

Extruders cochlea-commodis calculi revolventis;
• Fortior pressionis aedificandi facultatem (sed cave possibilium locorum altos pressuras).
• Intensior tonsura, superior dissipatio et facultas miscendi. Fortiorem extendens effectum praebere potest.
• Diutius tempus commoratur et materiarum distributio latior, processibus apta, quae sufficiens reactionem vel mixtionem temporis requirunt.
• Extruded products habent altiorem impulsum vires et inferiores viscositatem liquescunt (pertractior catena hypothetica erumpit) .
